Грузовые автомобили JAC производятся по технологии немецкого концерна MAN. Машины имеют разные конфигурации и могут использоваться для различных задач.
В течение многомиллионного пути эксплуатации двигатель продемонстрировал высокую надежность, способность преодолевать огромные расстояния – его ресурс составляет более 2 млн. км. Благодаря оптимальному распределению крутящего момента, максимальная мощность доступна уже на низких оборотах.
Коробка передач и ведущие мосты оборудованы подшипниками и обеспечивают снижение расхода топлива. Применение ретардера увеличивает срок службы тормозов, что минимизирует операционные расходы.
Длительность эксплуатации автомобиля также зависит от использования качественных комплектующих. Наша компания сотрудничает с:
- WABCO (система электронного тормоза EBS / ESC)
- BOSCH (топливная система)
- HOLSET (турбонагнетатель)
- HENGST (фильтры) и др.
Производители запчастей из Китая поставляют комплектующие на наш завод для создания техники с длительным сроком эксплуатации.
Обтекаемый дизайн грузовика, выполнен по лицензии MAN, обладает высокой прочностью и долговечностью. Силовой каркас кабины обеспечивает безопасность на высоком уровне благодаря энергопоглощающим деформируемым элементам.
| Модель | N35 | N25 |
| Колесная формула /ведущие колеса | 4х2 / задние | |
| Кабина | цельнометаллическая, двухместная, двухдверная | |
| Габаритные размеры, мм | ||
| Длина | 5157 | |
| Ширина | 1750 | |
| Высота | 1939 | |
| База, мм | 2640 | |
| Колея передних / задних колес, мм | 1485/1320 | |
| Масса шасси в снаряженном состоянии, кг | 1697 | 1547 |
| Технически допустимая максимальная масса транспортного средства, кг | 3490 | 2495 |
| Технически допустимая максимальная масса, приходящаяся на каждую из осей транспортного средства, начиная с передней оси, кг | 1198/1992 | 1195/1300 |
| Двигатель внутреннего сгорания | JAC, HFC4DB2-1D, дизель | |
| Количество и расположение цилиндров | 4, рядное | |
| Рабочий объем цилиндров, см3 | 1990 | |
| Максимальная мощность, кВт | 95(3600) | |
| Максимальный крутящий момент, Н·м | 285 (2200…2600) | |
| Трансмиссия | Механическая | |
| Коробка передач (марка, тип) | JAC, с ручным управлением | |
| Число передач | вперед -6, назад -1 | |
| Передняя подвеска | независимая, с торсионом | |
| Задняя подвеска | зависимая, рессорная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторами | |
| Рулевое управление | с гидроусилителем | |
| Тормозная система | гидравлическая, с регулятором тормозных сил, с ABS,ESC, тормозные механизмы передних колёс – дискового типа; задних колес – барабанного типа | |
| Оборудование транспортного средства | ABS,ASR, ESC, ЭРА-ГЛОНАСС | |
| Кабина без спального места | |
| Модель | N56 |
| Колесная формула | 4*2 |
| Двигатель | |
| Модель | HFC4DE1-1D(Евро-5) |
| Тип | Common Rail + SCR+DOC |
| Объем | 2746 |
| Максимальная мощность (л.с.) | 150/3200 (110kw/3200) |
| Максимальный крутящий момент (н/м) | 355/1800-2600 |
| Трансмиссия | |
| КПП | ML642A, механическая |
| Передаточные числа | Ⅰ:5.979，Ⅱ:3.185，Ⅲ:1.862，Ⅳ:1.298，Ⅴ:1，Ⅵ:0.759, R:5.701 |
| Положение передачи | R 2 4 6 1 3 5 |
| Ведущий Мост | |
| Модель/передаточное число | HAAM4.875 |
| Основные параметры | |
| Габаритные размеры шасси (мм) | 5840?1861?*2215 |
| Монтажная длина (мм) | 4295 |
| Колесная база (мм) | 3360 |
| Колея (мм) | 1440/1425 |
| Снаряженная масса шасси (кг) | 2155 |
| Грузоподъемность шасси (кг) | 3445 |
| Полная масса (кг) | 5600 |
| Максимальная скорость (км/ч) | 110 |
| Минимальный дорожный просвет (мм) | 205 |
| Максимальный преодолеваемый подъем (%) | 30 |
| Минимальный радиус поворота (м) | 7 |
| Шины | 205/75R17.5 |
| Рулевой механизм | Гидроусилитель руля |
| Топливный бак | 100L |
| Аккумуляторные батареи | Аккумуляторная батарея 100 А.ч (2 шт) 12В |
| Тормозная система | Двухконтурная гидравлическая с 4-канальной ABS |
| Кабина без спального места | Модель | N80 |
| Колесная формула | 4*2 | |
| Двигатель | Модель | ISF3.8s5154 (Евро-5) |
| Тип | Common Rail+SCR | |
| Объем | 3760 | |
| Максимальная мощность (л.с.) | 152/2600 (112kw/2600) | |
| Максимальный крутящий момент (н/м) | 491/1200-1900 | |
| Трансмиссия | КПП | LC6T5408 |
| Передаточные числа | I:6.091, II:3.65, III:2.274, IV:1.478, V:1, VI:0.774, R:5.645 | |
| Положение передачи | R 1 3 5 2 4 6 | |
| Ведущий Мост | Модель/передаточное число | HAAM 4.1 |
| Основные параметры | Габаритные размеры шасси (мм) | 6945?1995?2222 |
| Монтажная длина (мм) | 5155 | |
| Колесная база (мм) | 3845 | |
| Колея (мм) | 1665/1525 | |
| Снаряженная масса шасси (кг) | 2820 | |
| Грузоподъемность шасси (кг) | 5130 | |
| Полная масса (кг) | 7950 | |
| Максимальная скорость (км/ч) | 110 | |
| Минимальный дорожный просвет (мм) | 173 | |
| Максимальный преодолеваемый подъем (%) | 30 | |
| Минимальный радиус поворота (м) | 7,1 | |
| Шины | 215/75R17.5 | |
| Рулевой механизм | Гидроусилитель руля | |
| Топливный бак | 130л | |
| Аккумуляторные батареи | Аккумуляторная батарея 120 А.ч (2 шт) 24В | |
| Тормозная система | Тип | Двухконтурная пневматическая с 4-канальной ABS |

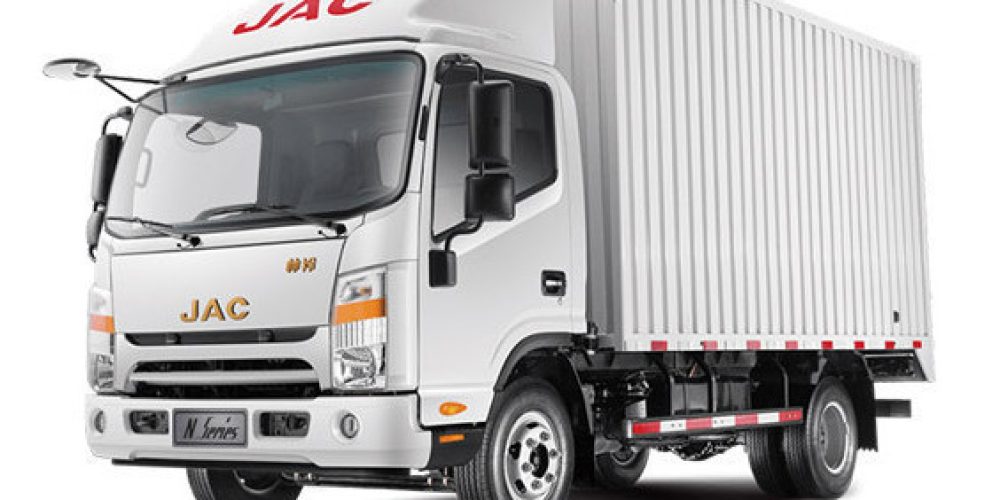

| Модель | Наименование | N120 SHORT | N120 NORMAL | N120 LONG |
| Кабина | Спальное место | стандарт | стандарт | стандарт |
| Двигатель | Модель | ISF3.8S5168 (Евро-5) | ISF3.8S5168 (Евро-5) | ISF3.8S5168 (Евро-5) |
| Тип | Common Rail+SCR | Common Rail+SCR | Common Rail+SCR | |
| Объем | 3760 | 3760 | 3760 | |
| Максимальная мощность (л.с.) | 166/2600 (122kw/2600) | 166/2600 (112kw/2600) | 166/2600 (112kw/2600) | |
| Максимальный крутящий момент (н/м) | 592/1300-1700 | 592/1300-1700 | 592/1300-1700 | |
| КПП | Тип | механическая | механическая | механическая |
| Кол-во ступеней | 6-ти ступенчатая | 6-ти ступенчатая | 6-ти ступенчатая | |
| Ведущий Мост | Модель/передаточное число | 4.875 | 4.875 | 4.875 |
| Основные параметры | Габаритные размеры шасси (мм) | 7072×2345×2410 | 8287×2345×2410 | 8887×2345×2410 |
| Монтажная длина (мм) | 4990 | 6205 | 6805 | |
| Колесная база (мм) | 3845 | 4700 | 5300 | |
| Колея (мм) | 1927 / 1803 | 1927 / 1803 | 1927 / 1803 | |
| Снаряженная масса шасси (кг) | 3950 | 4030 | 4080 | |
| Грузоподъемность шасси (кг) | 8030 | 7950 | 7900 | |
| Полная масса (кг) | 11980 | 11980 | 11980 | |
| Макс. допустимая нагрузка на пер.ось | 4200 | 4200 | 4200 | |
| Макс. допустимая нагрузка на зад.ось | 8200 | 8200 | 8200 | |
| Максимальная скорость (км/ч) | 110 | 110 | 110 | |
| Минимальный дорожный просвет (мм) | 186 | 186 | 186 | |
| Максимальный преодолеваемый подъем (%) | 30 | 30 | 30 | |
| Минимальный радиус поворота (м) | 7.5 | 8.5 | 9 | |
| Шины | 245/70R19.5 | 245/70R19.5 | 245/70R19.5 | |
| Топливный бак | 210L | 210L | 210L | |
| Аккумуляторные батареи | 120 А.ч (2 шт) 24В | 120 А.ч (2 шт) 24В | 120 А.ч (2 шт) 24В | |
| Тормозная система | пневматическая | пневматическая | пневматическая |

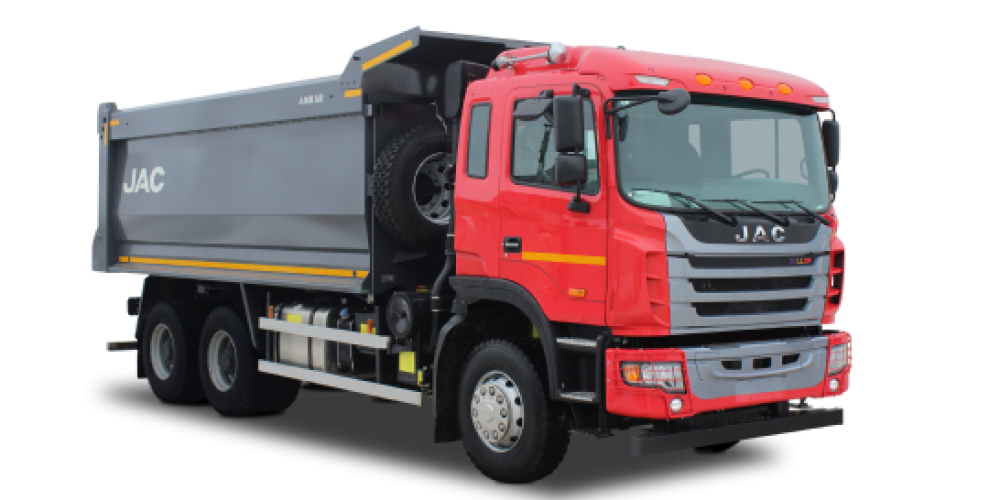

| Колесная формула / ведущие колеса | 6 x 4 / задние | |
| Схема компоновки транспортного средства | кабина над двигателем | |
| Расположение двигателя | переднее продольное | |
| Габаритные размеры, мм |
-длина
-ширина
-высота |
8883
2550
3450 |
| База, мм | 4100+1350 | |
| Колея передних / задних колес, мм | 2040/1870 | |
| Кузов | Размер | 5500х2270х1630 мм, с объемом кузова 20 куб. м, с задней разгрузкой, с обогревом,заднего борта, на верхней навеске с автоматическими запорами, защитный козырек между кабиной и самосвальной платформой с намоточным устройством, с установкой стационарной лестницы с левой стороны, с пологом, с боковой противоподкатной защитой с двух сторон,с креплением запасного колеса на передней панели |
| Толщина бортов | Материал днища — сталь 09Г2С (толщиной 8 мм), материала бортов — сталь S500 (толщиной 5 мм) | |
| Гидроподъёмник | HYVA 705 44 26 | |
| Масса , кг | Масса транспортного средства в снаряженном состоянии, кг | 15600 |
| Технически допустимая максимальная масса транспортного средства, кг | 35000 | |
| Технически допустимая максимальная масса, приходящаяся на каждую из осей транспортного средства, кг: на первую ось: на вторую ось: на третью ось: | 7380 13810 13810 | |
| Двигатель | Марка, тип | WP10.350E53, WEICHAI |
| — количество и расположение цилиндров | 6, рядное | |
| — рабочий объем цилиндров, см3 | 9726 | |
| — степень сжатия | 17:1 | |
| — максимальная мощность, кВт/ л. с. (мин – 1) по Правилам ЕЭК ООН № 85 | 252 кВт/343 л.с. (1900 мин – 1) | |
| — максимальный крутящий момент, Нм (мин — 1) | 1600 Нм (1200~1500 мин — 1) | |
| — топливо | дизельное | |
| Система питания (тип) | впрыск топлива под давлением | |
| — блок управления (маркировка) | BOSCH, WPEDC7 | |
| — ТНВД (тип, маркировка) | BOSCH,WPCPN2 | |
| — форсунки (маркировка) | BOSCH,WPCRIN2 | |
| — Нагнетатель воздуха (тип, маркировка) | HONEYWELL, GT40 | |
| — воздушный фильтр (тип, маркировка) | сухой с бумажным элементом, 28000-Y3A20, HEFEI YILI | |
| Система выпуска и нейтрализации отработавших газов | один глушитель со встроенным нейтрализатором отработавших газов | |
| Глушители (маркировка) — передний глушитель | WPSCR-002, WEICHAI | |
| Трансмиссия | — тип | механическая |
| — сцепление (марка, тип) | Valeo, сухое однодисковое | |
| — коробка передач (марка, тип) | FAST, 12JSD180T+QH70, с ручным управлением | |
| — число передач | вперед — 12, назад — 2 | |
| — передаточные числа | I-15.53, II-12.08, III-9.39, IV-7.33,V-5.73,VI-4.46, VII-3.48, VIII-2.71, IX-2.1, X-1.64, XI-1.28, XII-1, З.X.I-14.86, З.X.II-3.33 | |
| — главная передача (тип, маркировка) | гипоидная, Anhui Ankai Futian Shuguang Axle Co.,Ltd 2400010Y30B0, 2500010Y30B0 (4.76) 2400010Y30B0C, 2500010Y30B0C (4.2)/ Shandong Pengxiang Automobile Co. Ltd. 2400010Y30B0U, 2500010Y30B0U (4.76) 2400010Y30B0X, 2500010Y30B0X (4.2) | |
| — передаточное число | 4.76 / 4.2 | |
| Топливный бак | Емкость, (л) | 400 |
| Подвеска (описание) | — передняя | зависимая, на двух полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами. стабилизатор поперечной устойчивости |
| — задняя | Зависимая, рессорная с гидравлическими телескопическими амортизаторами. стабилизатор поперечной устойчивости | |
| Рулевое управление | Рулевой механизм | типа «винт — шариковая гайка — рейка — сектор», рулевой привод с гидроусилителем |
| — (тип, маркировка) | BOSCH, 57600-Y3070 | |
| Тормозные системы | — рабочая (описание) | пневматический двухконтурный привод, с разделением на контуры по осям, с регулятором тормозных сил, тормозные механизмы всех колёс – барабанного типа, с AБС, ESC |
| — запасная (описание) | каждый контур рабочей тормозной системы | |
| — стояночная (описание) | механический привод от пружинных энергоаккумуляторов к тормозным механизмам задней оси | |
| Вспомогательная (описание) | Моторный тормоз замедлитель | |
| Другие характеристики | Максимальная скорость, (км/ч) | 81 |
| Максимальный преодолеваемый подъём, (%) | 28 | |
| Минимальный диаметр поворота (м) | 8,7 |
